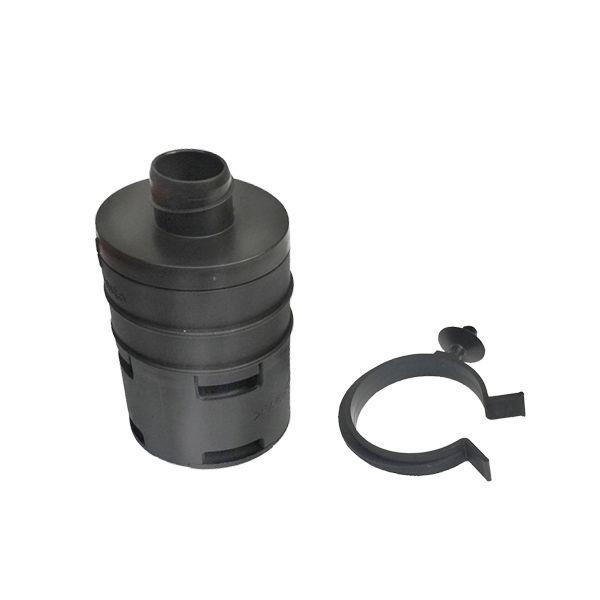

Глушитель на входе забора воздуха предназначен для снижения уровня шума, производимого воздухом, нагнетаемым в камеру сгорания подогревателя.

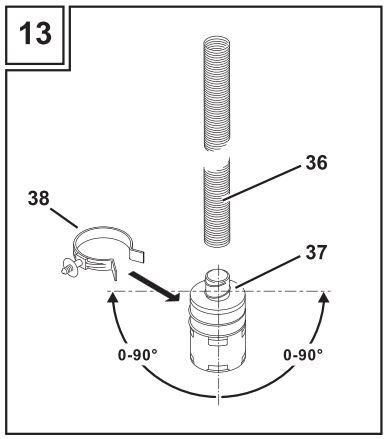

Установка глушителя на входе воздуха для горения
Допустимое положение глушителя: направлен вниз с отклонением
от вертикали на 0° - 90°.
36) Впускной трубопровод воздуха для горения
37) Глушитель на входе воздуха для горения
38) Монтажный зажим
Указания по монтажу глушителя
Наверните впускной трубопровод длиной максимум 400 мм на воздухозаборный штуцер подогревателя.
Вверните глушитель до упора во впускной трубопровод.
Неплотности увеличивают уровень шума.
Воздухозаборное отверстие должно находиться на достаточном расстоянии от системы выпуска отработанных газов, чтобы не происходило засасывания!
В зависимости от монтажного положения закрепите глушитель в подходящем месте прилагаемым зажимом или каким-либо другим, соответствующему современному техническому уровню монтажных материалов.
Указания по монтажу впускного трубопровода воздуха для горения
Воздухозаборник должен быть расположен или защищен таким образом, чтобы была исключена вероятность его блокирования мусором или балансом (требование из 2001/56/EG, приложение VII, пункт 2.5.2. и ECE R122, пункт 5.3.5.2.).
Воздухозаборное отверстие следует располагать так, чтобы не происходило загрязнение всасываемого воздуха. Оно не должно быть направлено по ходу движения. Для подачи воздуха для горения требуется впускной трубопровод. Забор воздуха должен производиться из прохладного, защищённого от брызг места, расположенного выше уровня брода, преодолеваемого автомобилем. Если воздухозаборное отверстие находится в закрытом пространстве, то необходимо вентиляционное отверстие площадью минимум 3 см2.
